3M 7000031482 (80610253678) Scotchlok (314) гелезаполненный соединитель с врезным контактом 3x(0.5-1.5мм2), синий

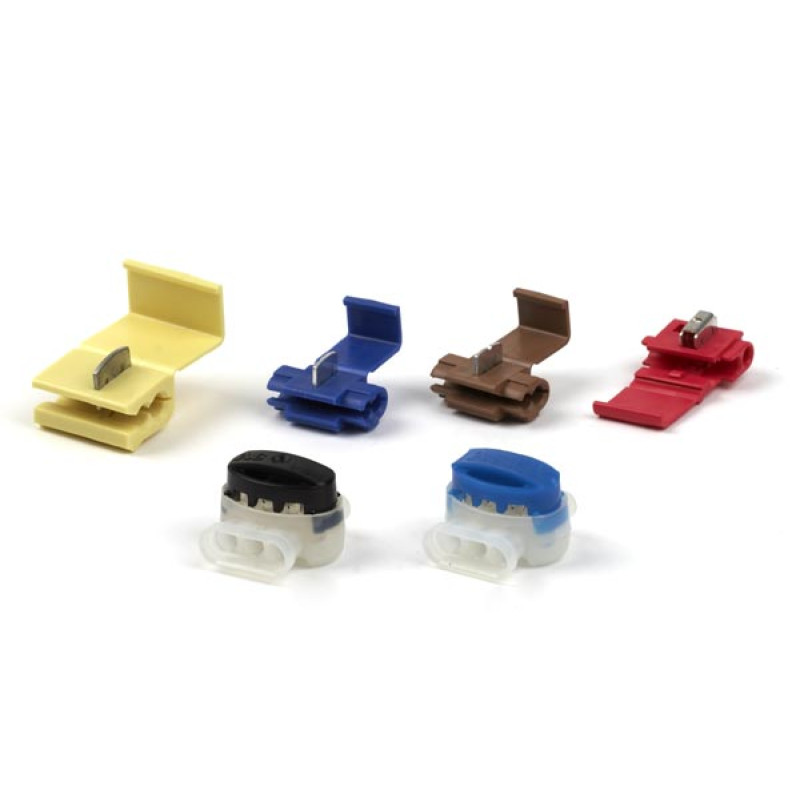

Электрические соединители с врезным контактом Scotchlok™ Электрические соединители с врезным контактом Scotchlok™ предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители рассчитаны для использования с медными силовыми кабелями/проводами, однопроволочными и многопроволочными, гибкими и жесткими. Сечение проводов от 0,5 до 4,0 мм2, максимальный диаметр изоляции до 4,8 мм. Врезной контакт (IDC – Insulation Displacement Contact) обеспечивает качественное соединение без зачистки изоляции и пайки. Соединители IDC имеют пружинный ножевой контакт, который при нажатии прорезает изолюцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к "холодной" сварке провода и контакта. Корпус соединителей сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножнвой контакт - из устойчивой к коррозии луженой латуни. Соединители серии 314 и 316 IR содержат гидрофобный наполнитель, обеспечивающий защиту соединения от влаги. Для монтажа соединителей дастаточно обычных плоскогубцев. Схема соединения (см. фотоинструкции) А. Вставить незачищенный магистральный провод в проходной канал соединителя. Б. Закрыть боковую крышку до щелчка (только для Scotchlok™ 558). В. Полностью вставить незачищенный провод (отвод) для соединения или присоединения. Г. Держа инструмент перпендикулярно проводам, нажать на U-образный контакт до упора в поверхность пластиковой изоляции. Д. Защелкнуть верхнюю крышку. Технические характеристики Наименование Номи- нальное сечение провода, мм2 Номи- нальное напря- жение, В Предельная температура, °C Цвет Испытания гелезаполненный соединитель*0,5–1,5600 (1000)105синий, белыйUL/CSA гелезаполненный соединитель*0,5–1,5600 (1000)105черный, белый соединитель+ ответвитель0,5–1,5600 (1000)105красныйUL/CSA/CE соединитель+ ответвитель0,75–1,5600 (1000)105голубойUL/CSA/CE соединитель+ ответвитель1,5–2,5600 (1000)105серый * Для наружной установки и применений, где требуется защита от влаги. Информация для заказа Код Описание 3М 80610253678Scotchlok гелезаполненный соединитель с врезным контактом 0,5-1,5 мм2 3М FE510036935Scotchlok гелезаполненный соединитель с врезным контактом 0,5-1,5 мм2 3М 80014000808Scotchlok соединитель с врезным контактом 0,5-1,5 мм2 3М 80610052765Scotchlok соединитель с врезным контактом 0,75-1,5 мм2 3М 80610085807Scotchlok соединитель с врезным контактом 1,5-2,5 мм2 3М 80601103171Scotchlok соединитель с врезным контактом 2,5-4,0 мм2
