3M 7000006151 (80610984314) Scotchlok (R/Y+) соединитель колпачковый 2,0 - 16,0 мм2

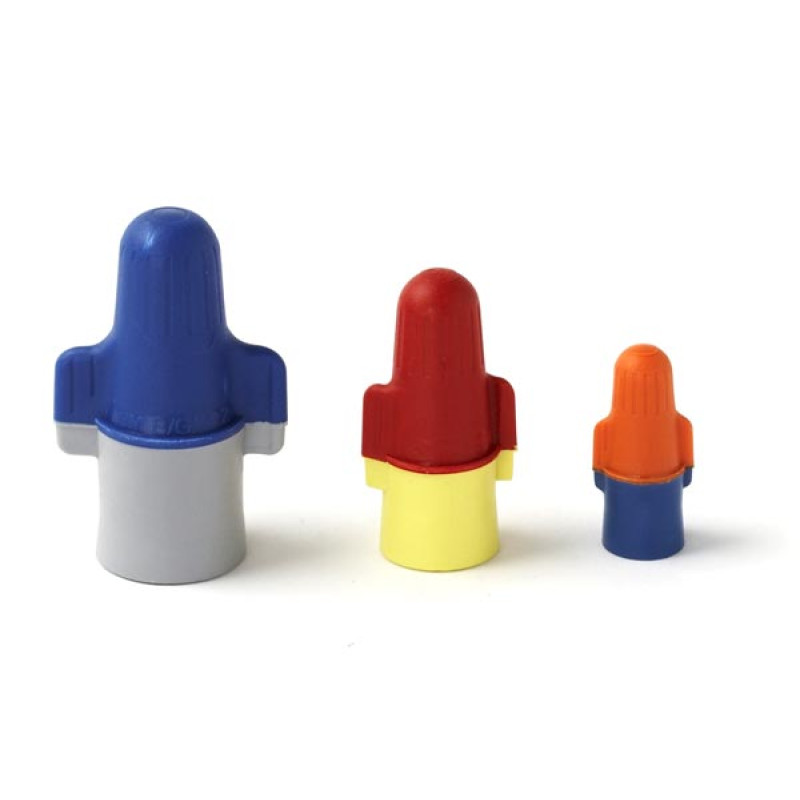

Колпачковые электрические соединители Scotchlok™ Колпачковые электрические соединители 3М предназначены для соединения скруткой двух или более кабелей/проводов и изоляции соединения. Соединители рассчитаны для использования с медными силовыми кабелями, однопроволочными и многопроволочными, гибкими и жесткими, сечением от 0,5 до 10,0 мм2, на напряжение до 600 В для электропроводки в зданиях и до 1000 В для знаков и осветительных приборов. Рабочая температура 105°С. Соединители сооответствуют стандартам UL, CE и CSA. Performance Plus O/B+, R/Y+, B/G+ Электрические соединители O/B+, R/Y+, B/G+ – наиболее удоная и эргономичная серия в этой линии изделий. Основное отличие этих соединителей от классической серии - это усовершентсвованная форма пружины, благодаря которой она как бы "вгрызается" в металл проводника, эластичная юбка, которая не трескается и гнется вместе с проводами, а также особый дизайн корпуса, создающий комфортное ощущение при монтаже. Кроме того, эти соединители более универсальны, так как всего лишь три типоразмера O/B+, R/Y+, B/G+ охватывают все наиболее используемые сечения проводов. 1. Внутренняя подвижная пружина с заостренным краем закручивает провода, фиксирует их и создает надежный электрический контакт. За счет расширения и сужения пружины соединитель адаптируется к разным сечениям проводов. 2. Соединитель удобно закручивать благодаря специальным выступам, которые увеличивают вращающий момент. 3. Широкий диапазон сечений проводов. Три типоразмера соединителей O/B+, R/Y+, B/G+ охватывают весь диапазон медных проводов на 600 В. 4. Эластичная юбка обеспечивает дополнительную защиту соединения и облегчает "захват" проводов при монтаже. 5. Гибкий внешний изолятор из самозатухающего термопластичного материала надежно защищает соединение. А. Зачистить изоляцию проводов на 13 мм (для O/B+), 19 мм (для R/Y+), 22 мм (для B/G+). Б. Крепко зажав провода, убедиться, что зачищенные концы выровнены и плотно сжаты. (Провода могут быть в скрученном и нескрученном состоянии). Надеть соединитель на зачищенные концы проводов. В. Для соединения вращать соединитель по часовой стрелке до момента фиксации. Г. Для удаления соединения вращать против часовой стрелки. Параметры O/B+ R/Y+ B/G+ Цвет Оранжево-синий Красно-желтый Сине-серый Емкость соединителя, мм21–52–1610–31,6 Размеры, мм длина ширина 26,16 12,4 36,3 19,3 45,5 28,4 Сочетание кабелей/проводовКол-воСечениеКол-воСечениеКол-воСечение 2–60,5 мм25–70,5 мм23–62,5 мм2 2–50,75 мм23–70,75 мм22–54,0 мм2 2–41,0 мм22–81,0 мм22–46,0 мм2 2–31,5 мм22–71,5 мм2210,0 мм2 22,5 мм22–52,5 мм2 2–44,0 мм2 26,0 мм2 Код Описание 3М 80610984298Scotchlok соединитель колпачковый 1,0-5 мм2 3М 80610984314Scotchlok соединитель колпачковый 2,0-16 мм2 3М 80610984330Scotchlok соединитель колпачковый 10,0-31,6 мм2
