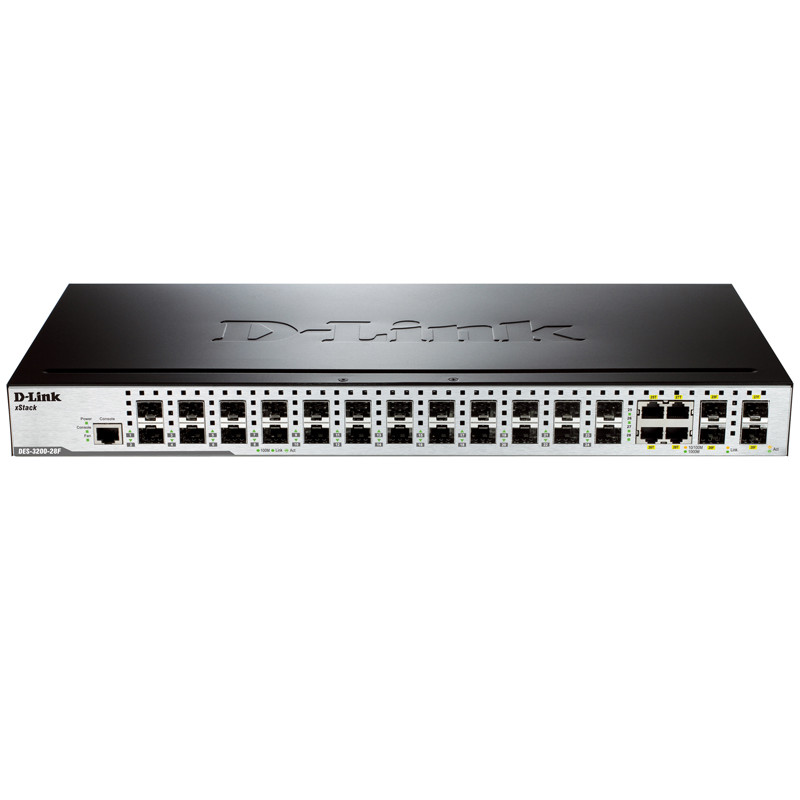

D-Link DES-3200-28F/C1A Управляемый коммутатор 2 уровня с 24 портами SFP + 4 комбо-портами 1000Base-T/SFP
Click Image for Gallery
Дополнительный блок
Специальные предложения.
Общее описание Описание Описание Характеристики Характеристики Сертификаты Сертификаты Изображения Изображения Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link уровня 2 серии xStack, предназначенную для сетей Metro Ethernet (ETTX и FTTX). Коммутаторы оснащены 8/16/24 портами 100Мбит/с Fast Ethernet, а также 2/4 комбо-портами Gigabit Ethernet/SFP. Коммутатор DES-3200-10/18 выполнен в корпусе шириной 9 дюймов для настольной установки и оснащен пассивной системой охлаждения, применимой при развертывании сетей ETTH. Коммутаторы DES-3200-28/28F и DES-3200-28/ME обеспечивают подключение по меди или оптике на скорости Fast Ethernet, что является преимуществом для различных приложений Metro Ethernet. Устройство обладает практичным дизайном с поддержкой 2/4 комбо-портов Gigabit/SFP, которые обеспечивают полосу пропускания 4Гбит/с с поддержкой топологии двойного кольца сети Ethernet. Коммутатор DES-3200-28F обеспечивает подключение на расстоянии до 20 км для приложений сети Metro Ethernet. Безопасность и работоспособность Коммутаторы серии DES-3200 поддерживают управление доступом 802.1X на основе портов/МАС-адресов, Guest VLAN, а также аутентификацию RADIUS и TACACS+ для непосредственного управления доступом в сети. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя расширению управления доступом. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения злонамеренных атак на трафик в сети и защиты операций, выполняемых коммутатором. Помимо этого, с помощью функции Списки управления доступом (ACL) можно повысить уровень безопасности сети и производительность коммутатора. Отказоустойчивость / увеличение производительности Для критически важных приложений коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Spanning Tree Protocol (STP). Протоколы STP позволяют организовать резервный маршрут, обеспечивая, таким образом, передачу и прием пакетов даже в случае неисправности любого коммутатора в сети при работе в режиме моста. Коммутаторы также поддерживают функцию агрегирования каналов 802.3ad (LACP), что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая работоспособность. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). Данный стандарт позволяет осуществлять классификацию трафика в реальном времени на 8 уровней приоритетов и 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адресов, IP-адресов, VLAN ID, номера порта TCP/UDP, типа протокола и содержимого пакетов, определяемого пользователем, что обеспечивает гибкость настройки, особенно для приложений потокового мультимедиа в реальном времени, например, VoIP. Управление трафиком и полосой пропускания Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 62,5кбит/с. Коммутаторы также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Функция Q-in-Q, также известная как стекирование VLAN, является мощным, простым и эффективным по стоимости решением, используемым для обеспечения нескольких виртуальных соединений и доступа к множеству сервисов в сети Metro-Ethernet. Многоадресные приложения Коммутаторы серии DES-3200 поддерживают функцию IGMP Snooping для сокращения многоадресного трафика и оптимизации производитель Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link уровня 2 серии xStack, предназначенную для сетей Metro Ethernet (ETTX и FTTX). Коммутаторы оснащены 8/16/24 портами 100Мбит/с Fast Ethernet, а также 2/4 комбо-портами Gigabit Ethernet/SFP. Коммутатор DES-3200-10/18 выполнен в корпусе шириной 9 дюймов для настольной установки и оснащен пассивной системой охлаждения, применимой при развертывании сетей ETTH. Коммутаторы DES-3200-28/28F и DES-3200-28/ME обеспечивают подключение по меди или оптике на скорости Fast Ethernet, что является преимуществом для различных приложений Metro Ethernet. Устройство обладает практичным дизайном с поддержкой 2/4 комбо-портов Gigabit/SFP, которые обеспечивают полосу пропускания 4Гбит/с с поддержкой топологии двойного кольца сети Ethernet. Коммутатор DES-3200-28F обеспечивает подключение на расстоянии до 20 км для приложений сети Metro Ethernet. Безопасность и работоспособность Коммутаторы серии DES-3200 поддерживают управление доступом 802.1X на основе портов/МАС-адресов, Guest VLAN, а также аутентификацию RADIUS и TACACS+ для непосредственного управления доступом в сети. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя расширению управления доступом. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения злонамеренных атак на трафик в сети и защиты операций, выполняемых коммутатором. Помимо этого, с помощью функции Списки управления доступом (ACL) можно повысить уровень безопасности сети и производительность коммутатора. Отказоустойчивость / увеличение производительности Для критически важных приложений коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Spanning Tree Protocol (STP). Протоколы STP позволяют организовать резервный маршрут, обеспечивая, таким образом, передачу и прием пакетов даже в случае неисправности любого коммутатора в сети при работе в режиме моста. Коммутаторы также поддерживают функцию агрегирования каналов 802.3ad (LACP), что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая работоспособность. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). Данный стандарт позволяет осуществлять классификацию трафика в реальном времени на 8 уровней приоритетов и 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адресов, IP-адресов, VLAN ID, номера порта TCP/UDP, типа протокола и содержимого пакетов, определяемого пользователем, что обеспечивает гибкость настройки, особенно для приложений потокового мультимедиа в реальном времени, например, VoIP. Управление трафиком и полосой пропускания Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 62,5кбит/с. Коммутаторы также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Функция Q-in-Q, также известная как стекирование VLAN, является мощным, простым и эффективным по стоимости решением, используемым для обеспечения нескольких виртуальных соединений и доступа к множеству сервисов в сети Metro-Ethernet. Многоадресные приложения Коммутаторы серии DES-3200 поддерживают функцию IGMP Snooping для сокращения многоадресного трафика и оптимизации производительности сети. Функция MLD snooping минимизирует многоадресные пакеты IPv6 на уровне порта для сохранения полосы про
| Характеристики | |
| 4 | + CoS на основе; - Порта коммутатора; - VLAN ID; - Очереди приоритетов 802.1p; - МАС-адреса; - Ether Type; - IPv4/v6-адреса; - Класса трафика IPv6; - Метки потока IPv6; - IP-адреса; - TOS; - DSCP; - Типа протокола; - Порта TCP/UDP; - Содержимого пакета, определяемого пользователем; + QoS на основе времени; + Поддержка следующих действий для потоков; - Установка тегов приоритетов 802.1p; - Добавление тега ToS/DSCP; - Управление полосой пропускания; - Статистика потока |
| VLAN | + 802.1Q Tagged VLAN; + Группы VLAN; - Макс. 4K VLAN; + VLAN на основе порта; + VLAN на основе МАС-адресов; + GVRP; - Макс. 255 динамических VLAN; + 802.1v VLAN на основе протокола; + VLAN Trunking; + Asymmetric VLAN; + Double VLAN (Q-in-Q); - Q-in-Q на основе порта; - Selective Q-in-Q; + ISM VLAN; + VLAN Translation |
| Аппаратная версия | A1 |
| Индикаторы | + Power (на устройство); + Console (на устройство); + Link/Activity/Speed (на порт) |
| Интерфейс | + 24 порта SFP; + 4 комбо-порта 1000BASE-T/SFP |
| Качество обслуживания (QoS) | + Управление полосой пропускания; - На основе порта (входящее/исходящее, с шагом до 62,5кбит/с); - На основе потока (входящее, с шагом до 62,5кбит/с); + 4 очереди на порт; + DSCP; + 802.1p; + Обработка очередей; - Strict Priority; - Weighted Round Robin (WRR); - Strict + WRR |
| Консольный порт | RS-232 |
| Многоадресная рассылка уровня 2 | + IGMP Snooping; - IGMP v1/v2 Snooping, IGMP v3 Awareness; - Поддержка 1К групп; - IGMP Snooping Fast Leave на основе порта; + Ограничение многоадресной IP-рассылки; - До 24 профилей фильтрации IGMP, 128 диапазонов на профиль; + MLD Snooping; - MLD v1/v2 Snooping, MLD v2 Awareness; - Поддержка 1K групп; + IGMP Authentication |
| Производительность | + Коммутационная матрица: 12,8 Гбит/с; + Скорость перенаправления 64-байтных пакетов: 9,5 Mpps; + Размер таблицы МАС-адресов: 8K; + SDRAM для CPU: 128 МБ; + Буфер пакетов: 384 КБ; + Flash-память: 16 МБ; + Jumbo-фрейм (2048 байт с тегом, 2044 байт без тега) |
| Размер | Ширина для установки в 19 стандартную стойку, высота 1U |
| Списки управления доступом (ACL) | |
| Функции уровня 2 | + Таблица МАС-адресов: 8К; + Управление потоком; - Управление потоком 802.3x; - Предотвращение блокировки HOL; + Размер Jumbo-фреймов до 2048 байт; + Spanning Tree; - 802.1D-2004 Edition STP; - 802.1w RSTP; - 802.1s MSTP; - Фильтрация BDPU; - Root Restriction; + Функция Loopback Detection (LBD); + Агрегирование каналов; - Совместимость с 802.1AX и 802.3ad; - DES-3200-10: Макс. кол-во групп – 5, 8 портов на группу; - DES-3200-18: Макс. кол-во групп – 9, 8 портов на группу; - DES-3200-26: Макс. кол-во групп – 9, 8 портов на группу; - DES-3200-28/28F: Макс. кол-во групп – 14, 8 портов на группу; + Зеркалирование портов; - Поддержка 1 группы зеркалирования; - Режимы: One-to-One, Many-to-One, Flow-based (ACL); + Технология Ethernet Ring Protection Switching (ERPS); + Протокол туннелирования уровня 2 |
| Функции уровня 3 | + Gratuitous ARP |
