D-Link DMC-1910R WDM медиаконвертер с 1 портом 1000Base-T и 1 портом 1000Base-LX с разъемом SC (ТХ: 1310 нм, RX: 1550 нм) для одномодового оптического кабеля (до 15 км)

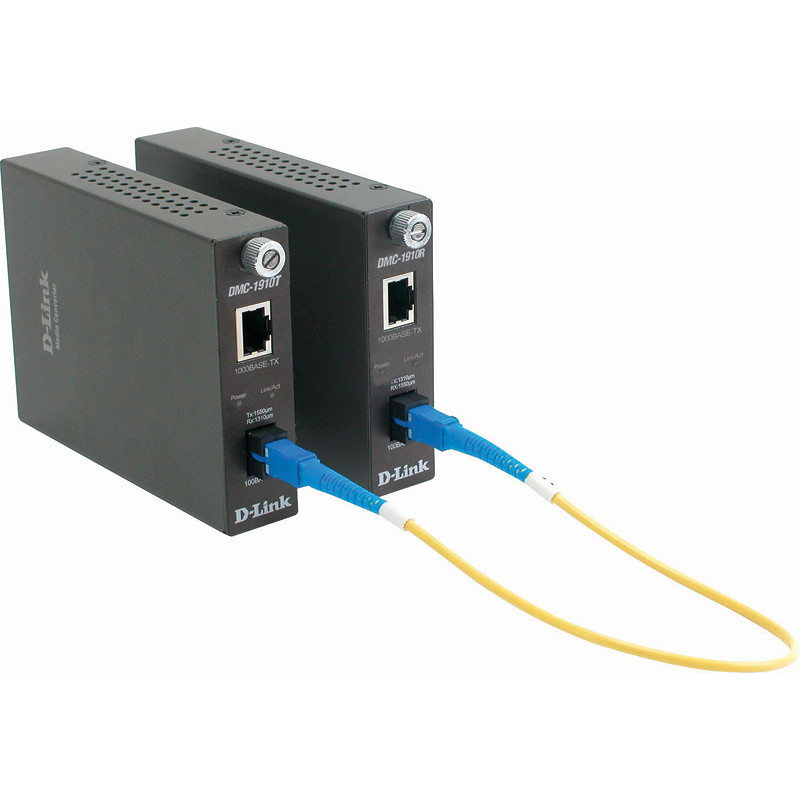

Руководство пользователя от 13.03.2014 Описание Описание Характеристики Характеристики Сертификаты Сертификаты Медиаконвертеры D-Link DMC-1910T и DMC-1910R осуществляют преобразование интерфейсов «витая пара – одномодовый одноволоконный оптический кабель» для сетей Gigabit Ethernet 1000BASE-T и 1000BASE-LX. Медиаконвертеры поддерживают технологию волнового мультиплексирования, предназначенную для объединения нескольких потоков данных по одному физическому волоконно-оптическому кабелю. Это позволяет одновременно передавать и получать сигналы с длиной волны 1310 нм и 1550 нм по одному оптическому волокну. Медиаконвертеры DMC-1910R и DMC-1910T устанавливаются на разных концах линии связи. Медиаконвертер DMC-1910R использует длину волны 1550 нм для приема данных и 1310 нм - для передачи. А DMC-1910T использует длину волны 1310 нм для приема данных и 1550 нм - для передачи. Каждый медиаконвертер помещен в прочный металлический корпус и оснащен 1 портом RJ-45 для витой пары и 1 портом для оптического кабеля (SC-коннектор) и может использоваться, как отдельное устройство либо устанавливаться в универсальное 16-слотовое шасси для медиаконвертеров - DMC-1000. Медиаконвертеры поддерживают «горячую» установку при использовании в составе шасси. DMC-1910R и DMC-1910T поддерживают развитые функции управления, такие как LLCF (Link Loss Carry Forward, Link Pass Through) и LLR (Link Loss Return) для оптического порта. При установке DMC-1910R и DMC-1910T в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP. При работе с критическими приложениями можно установить в шасси дополнительный источник питания – модуль DMC-1001. Стандарты 802.3ab 1000BASE-T 802.3z 1000BASE-LX Преобразование интерфейсов Преобразование сигнала из 1000BASE-T в 1000BASE-LX с использованием одноволоконного одномодового оптоволокна Длины волн 2 различных типа волн для передачи сигнала 1 двунаправленная волна для приема и передачи DMC-1910R: TX: 1310 нм; RX: 1550 нм DMC-1910T: TX: 1550 нм; RX: 1310 нм Разъемы 1000BASE-T: RJ-45 разъем 1000BASE-LX: SC-разъем Кабели 1000BASE-T: кабель на основе витой пары категории 5 (до 100 м) 1000BASE-LX: одномодовый оптический кабель (до 15 км) Полный дуплекс Поддержка режима полного дуплекса для порта 1000BASE-T Gigabit Ethernet Автоматическое определение полярности Автоматическое определение полярности для порта 1000BASE-T Метод передачи Store-and-forward Управление потоком Метод обратного давления и управление потоком IEEE 802.3x Скорость передачи Передача на скорости канала связи Методы установки Автономное устройство Установка в шасси DMC-1000 «Горячая» замена Поддержка «горячей» замены при установке в шасси DMC-1000 Управление Через шасси DMC-1000 с установленным модулем управления DMC-1002 Функции управления LLR (Enable/Disable) Fiber (Auto-Negotiation/Manual) Физические параметры Питание Через адаптеры питания переменного тока (при использовании как автономного устройства) Потребляемая мощность 5.5 Ватт (макс.) (для каждого модуля DMC-1910R и DMC-1910T) Рабочая температура От 0° до 40° C Температура хранения От -10° до 70° C Температура хранения От 10% до 90% без образования конденсата Размеры 120 (Д) х 88 (Ш) х 25 (В) мм (для обоих модулей DMC-1910R и DMC-1910T) Сертификаты FCC Class B VCCI Class B CE Class B C-Tick Комплект поставки Модуль DMC-1910R 1 адаптер питания переменного тока Руководство пользователя Руководство по быстрой установке Сертификат соотвествия № KZ.O020072.01.01.03216 - Конвертеры Декларация соответствия для DMC-1910 Сертификат соответствия ЕАС № ТС RU C-TW.АИ30.В.00223 Медиаконвертеры D-Link DMC-1910T и DMC-1910R осуществляют преобразование интерфейсов «витая пара – одномодовый одноволоконный оптический кабель» для сетей Gigabit Ethernet 1000BASE-T и 1000BASE-LX. Медиаконвертеры поддерживают технологию волнового мультиплексирования, предназначенную для объединения нескольких потоков данных по одному физическому волоконно-оптическому кабелю. Это позволяет одновременно передавать и получать сигналы с длиной волны 1310 нм и 1550 нм по одному оптическому волокну. Медиаконвертеры DMC-1910R и DMC-1910T устанавливаются на разных концах линии связи. Медиаконвертер DMC-1910R использует длину волны 1550 нм для приема данных и 1310 нм - для передачи. А DMC-1910T использует длину волны 1310 нм для приема данных и 1550 нм - для передачи. Каждый медиаконвертер помещен в прочный металлический корпус и оснащен 1 портом RJ-45 для витой пары и 1 портом для оптического кабеля (SC-коннектор) и может использоваться, как отдельное устройство либо устанавливаться в универсальное 16-слотовое шасси для медиаконвертеров - DMC-1000. Медиаконвертеры поддерживают «горячую» установку при использовании в составе шасси. DMC-1910R и DMC-1910T поддерживают развитые функции управления, такие как LLCF (Link Loss Carry Forward, Link Pass Through) и LLR (Link Loss Return) для оптического порта. При установке DMC-1910R и DMC-1910T в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP. При работе с критическими приложениями можно установить в шасси дополнительный источник питания – модуль DMC-1001.
